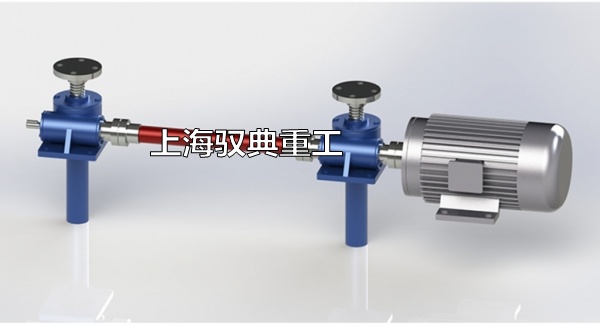

常用的SWL絲桿升降機平臺有兩臺聯動、三臺聯動、四臺聯動等，今天上海馭典重工主要為大家介紹兩臺聯動布局圖。 兩臺聯動的SWL絲桿升降機平臺主要用于比較狹長的升降平臺，比較窄，用一臺不能保持平衡，用四臺位置不夠，適合用兩臺聯動（見下圖）

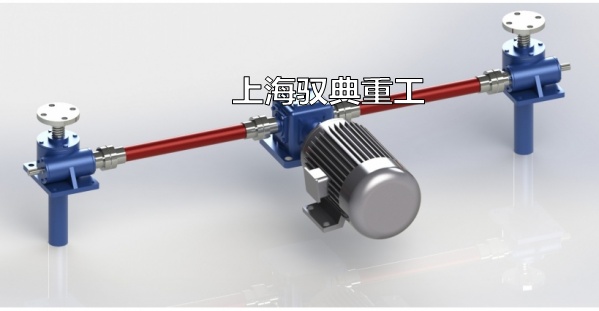

兩臺聯動的SWL絲桿升降機平臺由絲桿升降機、聯軸器、聯動桿組合而成，可以配電機，也可以用手搖驅動，把電機的位置換成軸伸式，裝手輪即可。可以把驅動器安裝在中間，如果需要速度比較慢，可以把中間的轉向箱換成NMRB蝸輪蝸桿減速機雙出軸的；電機或手輪也可以安裝在一側，主要視安裝位置調整。

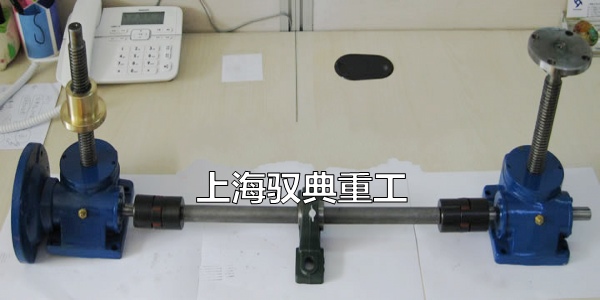

1型絲桿升降和2型螺母升降，均可采用這種布局方式，如果跨度比較大，中間的聯動桿比較長，可以視情況增加軸承座固定，防止聯動桿跳動。如果平臺比較長，此種聯動布局方式也可用三臺四臺在一條線上安裝。
